Instrucciones de montaje de los Anillos JV y derivados

Cámara de Vedación

Rellenar la cámara de vedación del ANILLO NILOS completamente con la misma grasa de lubrificación del rodamiento.

imag1


Montage Detrás del Rodamiento

Montar el ANILLO NILOS juntamente con el rodamiento.

imag2


Montage Delante del Rodamiento

Montar el ANILLO NILOS con auxilio de un tubo en los casos en que el anillo sea instalado delante del rodamiento.

imag3


Concentricidad

El ANILLO NILOS debe estar centrado en el asentamiento del rodamiento, siendo:
Anillo AV – en el eje
Anillo JV – en el cojinete

imag4


Fijación del Anillo

El ANILLO NILOS debe ser fijado firmemente contra el rodamiento, evitando su deslice y garantizando así la formación del microsurco, según la figura del iten 4, siendo:
Anillo AV – fijado en el anillo interno del rodamiento.
Anillo JV – fijado en el anillo externo del rodamiento.

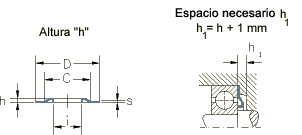

Efecto Muelle

El ANILLO NILOS funciona, EN LAS primeras horas de trabajo, como un sistema «muelle plato» ejerciendo una cierta presión en el anillo interno (JV) o externo (AV) del rodamiento.

imag5
